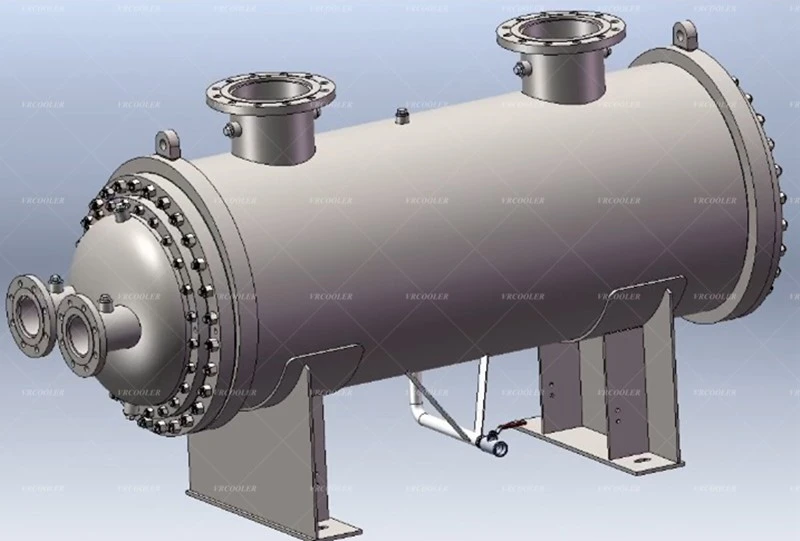

Skel og rör gufuhitari fyrir þunga eldsneytisolíu
Skel og slöngugufuhitari fyrir þunga eldsneytisolíu (HFO) er sérhæfður varmaskiptir sem er hannaður til að draga úr mikilli seigju olíunnar með því að hækka hitastig hennar, sem gerir hana nægilega fljótandi fyrir skilvirka úðun í kötlum eða vélum. Hönnunin setur venjulega gufu á rörhliðina og þunga eldsneytisolíu á skelhliðinni til að auðvelda skilvirkan hitaflutning og viðhald.
| Hluti | Helstu atriði | Dæmigert gildi/svið |
|---|---|---|
| Stillingar | Olía á skelhliðinni leyfir stærra flæðisvæði og auðveldara að þrífa óhreinindi. U-túpupakkar eru algengir fyrir varmaþenslu. | Lárétt eða lóðrétt stefnumörkun; U-rör eða beint-rör; Olía: skel hlið, Steam: rör hlið |
| Rekstrarskilyrði | Hitastigið er í beinu samhengi við nauðsynlega seigjuminnkun fyrir rétta úðun. Þrýstingastig verður að fara yfir rekstrarþrýsting kerfisins. | Hiti: Allt að ~150 gráður (fyrir HFO); Þrýstingur: Allt að 150 psig (gufa) / 250 psig (olía); Rennsli: 35 til 4400 GPH |
| Efni | Kolefnisstál er staðalbúnaður fyrir bæði skel og rör vegna styrkleika og lágs kostnaðar. | Skel og slöngur: Kolefnisstál; Slönguplötur: Kolefnisstál |
| Hitaflutningshönnun | Heildarvarmaflutningsstuðull (U) er upphafspunktur fyrir stærðargreiningu. Þungolía hefur lélega hitaflutningseiginleika, sem krefst nægilegs yfirborðs. | U-gildi: u.þ.b.. 60–450 W/m² gráðu ; Gróðurþol: Hátt (þarf íhugunar) |
| Sérstakir eiginleikar | Hreinsun skiptir sköpum. Þéttivatnafrennsli verður að vera áreiðanlegt til að koma í veg fyrir vatnsham. Öryggi krefst varmaþenslulosunar á olíuhlið. | Fjarlæganlegir slöngubúntar; Contra-flæðishönnun (gufuinntak efst, þéttivatnsúttak neðst); Afléttunarventill á olíuúttak |
Hvernig á að velja eða tilgreina hitara
Skilgreindu ferlisbreytur: Ákvarðu nákvæmlega flæðishraða olíunnar, seigju á móti hitastigi (til að finna markhitastig, td ~130 gráður fyrir IF-380 eldsneyti), og tiltækan gufuþrýsting/hitastig.
Veldu vélræna uppsetningu: Fyrir flest HFO forrit er lárétt U-rör hönnun með olíu á skelhliðinni valin vegna jafnvægis á hitauppstreymi og auðvelt viðhald. Tilgreindu kolefnisstál sem byggingarefni fyrir -hagkvæma lausn.
Innifalið öryggis- og rekstrareiginleika: Gakktu úr skugga um að hönnunin innihaldi öryggisventil á olíuúttakinu til að verjast hitauppstreymi þegar kerfið er aðgerðalaust. Gufuhringrásin verður að vera hönnuð fyrir fullkomið og frjálst frárennsli þéttivatns til að forðast skemmdir á vatnshamri. Fyrir kerfi með hlé í gangi skaltu íhuga lágþrýstingsgufu "halda-heitri" hringrás til að viðhalda vökva olíunnar og gera hraða endurræsingu kleift.
